Máy bơm nước chữa cháy trục dài hiệu suất cao 2940/1460/980r/phút dùng cho phòng cháy chữa cháy công nghiệp
Tom lược

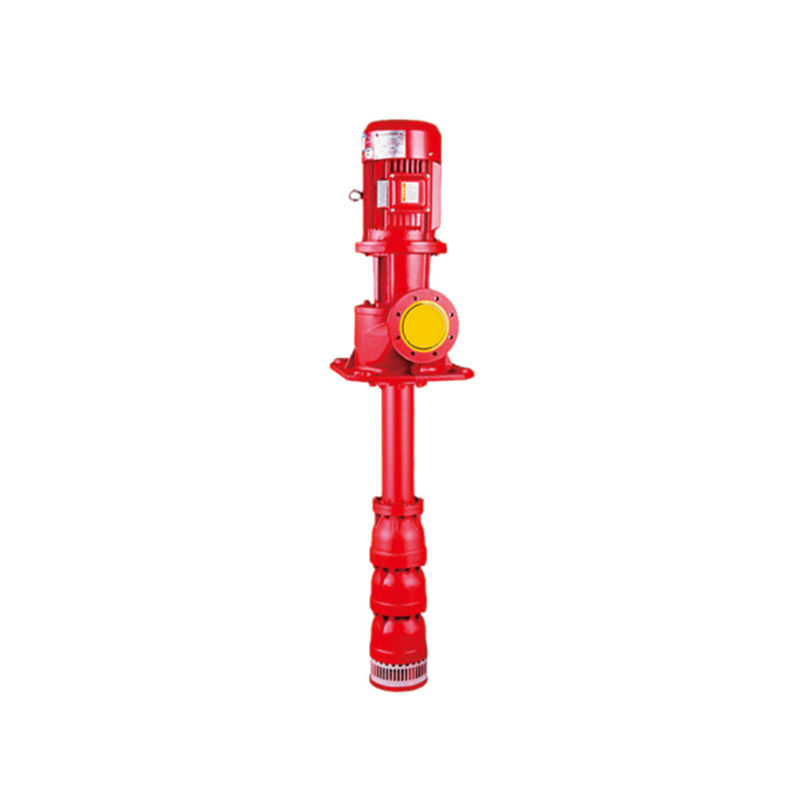

Máy bơm chữa cháy giếng sâu trục dài là máy bơm trục đứng bao gồm một hoặc nhiều cánh quạt ly tâm hoặc dòng hỗn hợp và vỏ dẫn hướng, ống nước, trục truyền động, đế bơm, động cơ và các bộ phận khác.Đế bơm và động cơ được đặt ở phần trên của đầu giếng (hoặc bể bơi).Công suất của động cơ được truyền đến trục cánh quạt thông qua trục truyền động đồng tâm với ống nâng, dẫn động bánh công tác tạo ra dòng chảy và lực nâng.
Máy bơm giếng sâu trục dài là thiết bị bơm và thoát nước được sử dụng rộng rãi, phù hợp cho các nhà máy điện, nhà máy thép, mỏ, công nghiệp hóa chất, phòng cháy chữa cháy, nhà máy nước, tưới tiêu nông nghiệp và các ngành công nghiệp khác.
Phạm vi hiệu suất (theo điểm thiết kế)
Lưu lượng Q: 20-200m3/h
Nâng h:30-165
Công suất n: 4-110kw
Tốc độ n:2940, 1460, 980 vòng/phút
Môi trường bơm phải đáp ứng các điều kiện sau:
Nhiệt độ không được vượt quá 40oC, hàm lượng chất rắn (theo trọng lượng) không được lớn hơn 0,01%, giá trị pH của tỷ lệ axit-bazơ phải là 6,5-8,5, hàm lượng hydro sunfua không được lớn hơn 1,5 mg/l và không được chứa dầu.Vui lòng liên hệ với chúng tôi nếu bạn vượt quá các yêu cầu về phương tiện truyền thông trên.Chúng tôi có một bộ giải pháp hoàn chỉnh.
Giới thiệu cấu trúc:
Máy bơm chữa cháy giếng sâu trục dài bao gồm ba phần: bộ phận làm việc, bộ phận ống nâng và bộ phận giếng.
2.1.Phần làm việc
Phần này bao gồm các bộ phận làm việc và các bộ phận lọc nước.Các bộ phận làm việc bao gồm vỏ dẫn hướng, cánh quạt, ống bọc hình nón, ổ trục vỏ và trục cánh quạt.Bánh công tác có cấu trúc khép kín.Các vỏ được kết nối bằng bu lông.Vỏ dẫn hướng và bánh công tác có thể được trang bị vòng chống mòn.
2.2 ống nâng
Bộ phận này bao gồm ống nâng, trục truyền động, khớp nối và các bộ phận hỗ trợ.Ống nâng được nối bằng mặt bích hoặc ren ống.Vật liệu của trục truyền là thép 45 # hoặc thép không gỉ.Nếu bộ phận ổ trục của trục truyền bị mòn, nếu là ống nâng có ren thì vị trí lắp đặt của hai ống nâng ngắn có thể thay đổi và có thể sử dụng lại.Nếu ống nâng được nối bằng mặt bích, nó có thể được sử dụng lại bằng cách thay đổi hướng lên xuống của trục truyền động.Một vòng khóa đặc biệt được cung cấp tại mối nối giữa ghế bơm và ống nâng phía trên của máy bơm giếng sâu có kết nối ren để ngăn ống nâng rơi ra.
2.3.Phần trên giếng
Bộ phận này bao gồm các bộ phận ghế bơm, động cơ đặc biệt cho máy bơm giếng sâu (động cơ thẳng đứng thông thường được thiết kế đặc biệt cho máy bơm giếng sâu khi vượt quá 400KW), trục động cơ, khớp nối và các bộ phận khác.Hộp điều khiển phân phối tùy chọn, ống xả, van nạp và xả, đồng hồ đo áp suất, van một chiều, van cổng và khe co giãn bằng cao su hoặc thép không gỉ.
Người mẫu | Tầm cỡ trong và ngoài | Chảy (T/S) |
Cái đầu (M) |
Tốc độ (vòng/phút) |
Quyền lực (KW) |
XBD3.1/5G-L(W) | DN65 | 5 | 31 | 2900 | 4 |
XBD4.0/5G-L(W) | DN65 | 5 | 40 | 2900 | 5,5 |
XBD5.0/5G-L(W) | DN65 | 5 | 50 | 2900 | 7,5 |
XBD6.0/5G-L(W) | DN65 | 5 | 60 | 2900 | 7,5 |
XBD7.0/5G-L(W) | DN65 | 5 | 70 | 2900 | 11 |
XBD8.0/5G-L(W) | DN65 | 5 | 80 | 2900 | 15 |
XBD3.2/10G-L(W) | DN80 | 10 | 32 | 2900 | 7,5 |
XBD4.0/10G-L(W) | DN80 | 10 | 40 | 2900 | 11 |
XBD5.0/10G-L(W) | DN80 | 10 | 50 | 2900 | 15 |
XBD6.0/10G-L(W) | DN80 | 10 | 60 | 2900 | 15 |
XBD7.0/10G-L(W) | DN80 | 10 | 70 | 2900 | 18,5 |
XBD8.0/10G-L(W) | DN80 | 10 | 80 | 2900 | 22 |
XBD9.0/10G-L(W) | DN80 | 10 | 90 | 2900 | 22 |
XBD10.0/10G-L(W) | DN80 | 10 | 100 | 2900 | 30 |
XBD11.0/10G-L(W) | DN80 | 10 | 110 | 2900 | 30 |
XBD12.0/10G-L(W) | DN80 | 10 | 120 | 2900 | 37 |
XBD13.0/10G-L(W) | DN80 | 10 | 130 | 2900 | 45 |
XBD14.0/10G-L(W) | DN80 | 10 | 140 | 2900 | 45 |
XBD3.2/15G-L(W) | DN80 | 10 | 32 | 2900 | 7,5 |
XBD4.0/15G-L(W) | DN80 | 15 | 40 | 2900 | 11 |
XBD5.0/15G-L(W) | DN80 | 15 | 50 | 2900 | 15 |
XBD6.0/15G-L(W) | DN80 | 15 | 60 | 2900 | 15 |
XBD7.0/15G-L(W) | DN80 | 15 | 70 | 2900 | 18,5 |
XBD8.0/15G-L(W) | DN80 | 15 | 80 | 2900 | 22 |
XBD9.0/15G-L(W) | DN80 | 15 | 90 | 2900 | 22 |
XBD10.0/15G-L(W) | DN80 | 15 | 100 | 2900 | 30 |
XBD11.0/15G-L(W) | DN80 | 15 | 110 | 2900 | 30 |
XBD12.0/15G-L(W) | DN80 | 15 | 120 | 2900 | 37 |
XBD13.0/15G-L(W) | DN80 | 15 | 130 | 2900 | 37 |
XBD14.0/15G-L(W) | DN80 | 15 | 140 | 2900 | 45 |
XBD3.2/20G-L(W) | DN100 | 20 | 32 | 2900 | 15 |
XBD4.0/20G-L(W) | DN100 | 20 | 40 | 2900 | 15 |
XBD5.0/20G-L(W) | DN100 | 20 | 50 | 2900 | 18,5 |
XBD6.0/20G-L(W) | DN100 | 20 | 60 | 2900 | 22 |
XBD7.0/20G-L(W) | DN100 | 20 | 70 | 2900 | 30 |
XBD8.0/20G-L(W) | DN100 | 20 | 80 | 2900 | 30 |
XBD9.0/20G-L(W) | DN100 | 20 | 90 | 2900 | 30 |
XBD10.0/20G-L(W) | DN100 | 20 | 100 | 2900 | 37 |
XBD11.0/20G-L(W) | DN100 | 20 | 110 | 2900 | 37 |
XBD11.5/20G-L(W) | DN100 | 20 | 115 | 2900 | 45 |
XBD12.0/20G-L(W) | DN100 | 20 | 120 | 2900 | 45 |
XBD13.0/20G-L(W) | DN100 | 20 | 130 | 2900 | 55 |
XBD14.0/20G-L(W) | DN100 | 20 | 140 | 2900 | 75 |
XBD14.5/20G-L(W) | DN100 | 20 | 145 | 2900 | 75 |
XBD15.0/20G-L(W) | DN100 | 25 | 150 | 2900 | 90 |
