Tổng quan về sản phẩm
Công ty máy bơm chữa cháy Diesel dòng XBC tuân thủ nghiêm ngặt tiêu chuẩn quốc gia GB6245-98 "các yêu cầu về hiệu suất và phương pháp thử nghiệm máy bơm chữa cháy" và Tiêu chuẩn NEPA20 của Hiệp hội Phòng cháy chữa cháy Hoa Kỳ "lắp đặt máy bơm chữa cháy ly tâm" và các tiêu chuẩn khác đã phát triển một loại máy bơm chữa cháy mới- thiết bị chiến đấu (sau đây gọi là thiết bị), dòng sản phẩm được trang bị thiết bị theo máy bơm chữa cháy (hút đơn một cấp, hút kép một cấp, phân đoạn nhiều giai đoạn) có thể được chia thành XBC-IS, XBC- SLOW, XBC-D ba dòng phụ, áp suất thiết bị, phạm vi dòng chảy, ứng dụng cần thiết để đáp ứng đám cháy trong hầu hết các trường hợp.
Thiết bị chữa cháy có động cơ diesel là sản phẩm chất lượng cao sử dụng trong nước hoặc nhập khẩu, có đặc tính khởi động tốt, khả năng chịu quá tải mạnh, kết cấu nhỏ gọn, dễ bảo trì, dễ sử dụng, mức độ tự động hóa cao, là thiết bị chữa cháy tiên tiến, đáng tin cậy. .
Thiết bị, điều kiện hoạt động bình thường:
Độ cao ≤ 1000m;Nhiệt độ môi trường: +5 °C ~ +40 °C;
Độ ẩm tương đối: ≤ 90%.
Đặc điểm cấu trúc và chức năng:

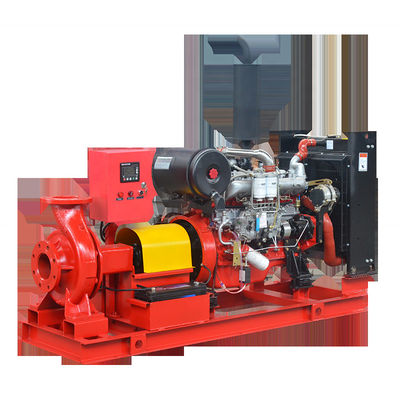

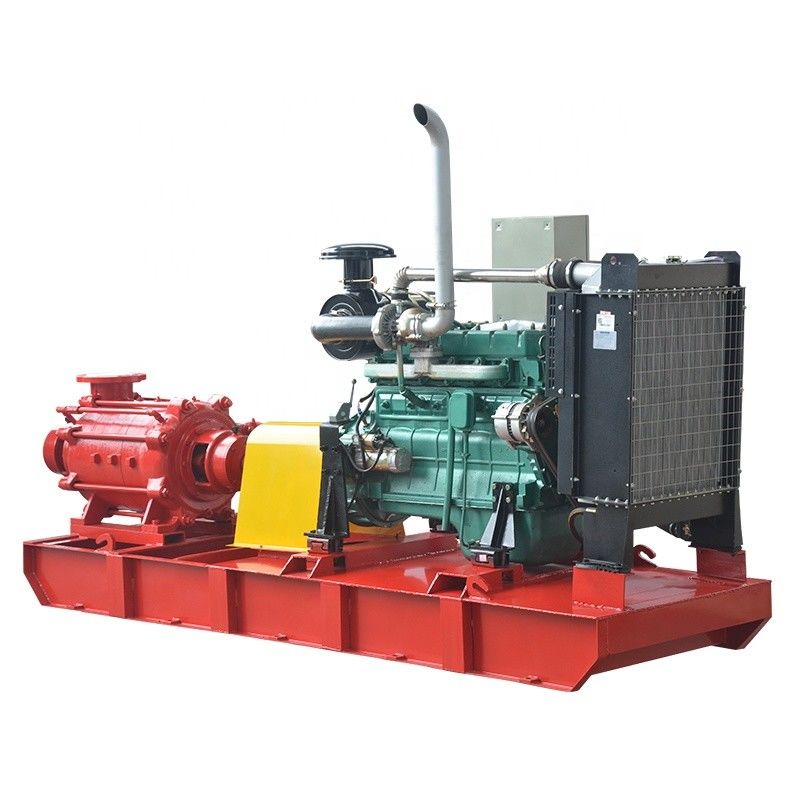

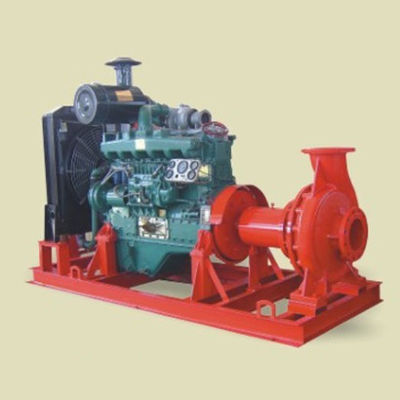

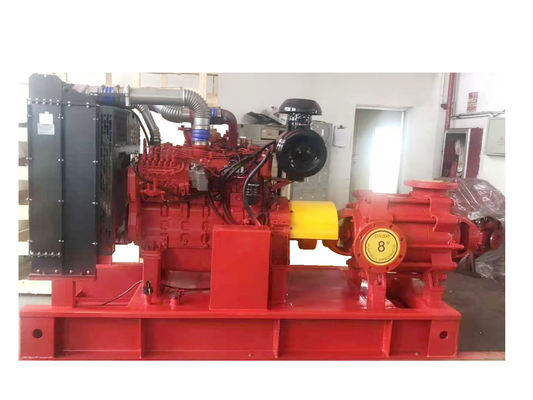

Thiết bị thuộc dòng X6135, 12V135, 4102.6102, động cơ diesel, chạy bằng diesel (có ly hợp) thông qua khớp nối đàn hồi cao và bơm chữa cháy được kết nối để tạo thành máy bơm chữa cháy, thiết bị còn bao gồm bình chứa diesel, bộ tản nhiệt, quạt, màn hình điều khiển (có sẵn các thiết bị tự động) và các thành phần khác.
Khi bộ điều khiển tự động, động cơ diesel được điều khiển tự động bằng bộ đếm phân chia (có thể lập trình) để đạt được hệ thống tự động cấp một, đầu vào, tự động chuyển mạch (chuyển sang bơm động cơ diesel, bơm điện hoặc bơm diesel để chuyển sang nhóm khác). một máy bơm diesel), bảo vệ tự động (tốc độ động cơ, áp suất dầu, thủy văn cao, ba lần không khởi động được, mức dầu thấp, bảo vệ tắt cảnh báo điện áp pin thấp) và các chức năng khác, người dùng cũng có thể kích hoạt bằng trung tâm báo cháy tự động hoặc giao diện cho điều khiển từ xa giám sát.
Để đảm bảo thiết bị hoạt động trong môi trường dưới 5°C, thiết bị có thể được gắn vào thiết bị làm nóng trước nước làm mát AC220V.
Dữ liệu chung
Động cơ Diesel kết hợp nhóm bơm chữa cháy chạy điện, bao gồm hệ thống cấp nước bơm điều hòa chữa cháy tự động.Quá trình làm việc của họ, xem phần "Hệ thống điều khiển động cơ" được giới thiệu.Thiết bị có thể đạt được cùng với trung tâm điều khiển hỏa lực.
Cấu trúc và nguyên lý hệ thống
1. Bộ điều khiển bộ máy bơm động cơ diesel dòng LED-BZ (H)
Dữ liệu chung
Hệ thống cấp nước chữa cháy tự động thường được điều chỉnh bằng bơm, bơm điện (bơm chính), bơm diesel tự động (thiết bị bơm), nguyên lý làm việc là: áp suất thông thường trong đường ống ở mức P1 (thấp) ~ P2 (áp suất cao), thấp hơn bộ điều chỉnh P1 khởi động máy bơm, máy bơm dừng áp suất tăng lên P2, vì P2 rò rỉ đường ống từ từ xuống P1, bơm điều chỉnh sau đó khởi động, v.v. để duy trì áp suất ở mức P1 ~ P2, và khi nước dâng cao, hãy bơm Bộ điều chỉnh không thể giảm nhanh để duy trì P1 P3, khởi động bơm điện, áp suất tăng lên Pw và gặp nước chữa cháy.Chẳng hạn như mất điện hoặc bơm điện bị lỗi, áp suất tiếp tục giảm từ P3 xuống P4 sẽ tự động khởi động bơm diesel, áp suất tăng lên Pw và nguồn cấp nước, bơm bơm điện hoặc diesel phải dừng thủ công sau khi dừng bơm bằng tay để xác định, thường xuyên.
(1) Thiết bị điều khiển động cơ diesel bơm chữa cháy bán tự động LEC-BH
Loại tủ (hộp) này có chức năng điều khiển bằng tay, bán tự động, có đồng hồ hiển thị áp suất dầu động cơ, nhiệt độ nước;với màn hình hiển thị dòng sạc pin;báo động mức dầu trong bể;trạng thái máy bơm chữa cháy điện bị hỏng hoặc mất điện, nó có thể tự động khởi động máy bơm động cơ;để khởi động máy bơm diesel từ xa.Phương pháp điều khiển này thường được sử dụng ở động cơ diesel có công suất dưới 110kw.
(2) Thiết bị điều khiển động cơ diesel bơm chữa cháy tự động dòng LEC-BZ
Loại tủ (hộp) này có điều khiển bằng tay, tự động, có hiển thị áp suất dầu động cơ, nhiệt độ dầu, nhiệt độ nước và chức năng báo động bất thường, có hiển thị dòng sạc ắc quy;báo động mức dầu trong bể;tự động (có thể từ xa) khởi động và dừng máy bơm diesel;báo động dừng tốc độ cực cao, tốc độ thấp;ba báo động lỗi khởi động;tự động sạc pin khi điện áp thấp;và báo cháy tự động và trung tâm báo cháy hoặc lý do, điều khiển liên kết từ xa, chẳng hạn như hệ thống cho bộ phận nhiều máy bơm, có thể giúp bộ phận chuyển đổi giữa kiểm tra thường xuyên và máy bơm chữa cháy, chức năng điện áp tần số nguồn
2. Thiết bị điều khiển máy phát điện diesel dòng LEC-DZ(H)
Nguyên lý điều khiển tương tự như điều khiển cấu hình máy bơm động cơ diesel máy phát điện diesel, chủ yếu được sử dụng trong xây dựng dân dụng ở điện áp tự phát của bộ máy phát điện diesel khẩn cấp 230V/400V, khối động cơ phải luôn chuẩn bị sẵn khởi động khẩn cấp ở trạng thái, công suất vận hành Hệ thống nhiệt, dầu nhiên liệu, dầu bôi trơn, nước làm mát, nhiệt độ trong nhà và môi trường trong nhà phải đảm bảo thiết bị có thể khởi động ở bất kỳ điều kiện thời gian nào, khi mất điện, thiết bị phải khởi động ngay và có thể đầu tư vào 15s hoạt động tải bình thường.Thiết bị phải nằm trong chuỗi hệ thống điện, khi có điện trở lại, thiết bị sẽ bị trì hoãn chuyển sang nguồn điện và tự động dừng chạy không tải sau 3 ~ 5 phút.
Dữ liệu chung
(1) Máy phát điện diesel dòng LEC-DH được thiết lập tự động bởi thiết bị điều khiển
(2) Thiết bị điều khiển tổ máy phát điện diesel tự động dòng LEC-DZ
