Bộ Máy Bơm Cứu Hỏa CHẤT LƯỢNG CAO
Hệ thống cấp nước chủ yếu được sử dụng để tăng áp công nghiệp và sử dụng trong đời sống để cung cấp nước. Hệ thống bao gồm
Máy bơm, Bình áp lực, Bộ điều khiển và Phụ kiện. Hệ thống cấp nước áp lực là hệ thống cấp nước thế hệ mới với tính năng tiết kiệm năng lượng và vệ sinh.
2.Đặc điểm kỹ thuật
Lưu lượng: 2-160m3/h
Tốc độ quay: 2900r/phút
Đầu: 24-200m
Công suất: 1,1-110kw
Kích thước cỡ nòng: 25-150mm(1inch-6inch)
Nhiệt độ hoạt động: -15°C - +120°C
Phạm vi hiệu suất: (50HZ và 60HZ) Theo NFPA20
1. Công suất : lên tới 1100 m3/h
2. Đầu: lên tới 152m
3. Tốc độ: lên tới 3600 vòng/phút
4. Công suất: lên tới 250kw
5. Điện áp: 220V đến 10000V
6. Phạm vi nhiệt độ: Trong khoảng -10 đến 110 độ C
7. Áp suất làm việc: Trong vòng 16bar
Cấu trúc và cấu hình vật liệu:
1. Vỏ và nắp bơm: Gang GG25;Gang dẻo GGG40 ;Đồng
2. Cánh bơm: Gang GG25;Gang dẻo GGG40 ;SS304 316 316L;Đồng
3. Trục: Thép cacbon AISI1045;Thép mạ crôm 40Cr;SS AISI420;SS AISI4140;SS316Ti;SS DIN1.4571 ;SS song công UNS S32205
4. Loại con dấu: Con dấu cơ khí, Bao bì tuyến.
5. Loại vòng bi: Bóng lăn
6. Ống bọc trục: Thép đúc;SS304 316316L;SS song công CD4-MCu ;
7. Vòng đeo: Thép đúc;SS304 316316L;SS song công CD4-MCu ;
8. Tiêu chuẩn mặt bích: ISO, DIN, ANSI.
Lợi thế kỹ thuật:
1. Tiêu chuẩn Châu Âu BS EN733/DIN24255 về hiệu suất và kích thước
2. Thiết kế kéo ra phía sau, không làm ảnh hưởng đến thân máy bơm và đường ống khi bảo dưỡng.
3. Tất cả các model chỉ sử dụng 3 loại trục bơm và vỏ ổ trục, giúp các bộ phận có thể thay thế được.
4. Cánh quạt được thiết kế tối ưu, đầu vào được mở rộng, không tạo xoáy nước, trừ NPSH của bơm nước hiệu quả, giúp máy bơm hoạt động ổn định, ít gây tiếng ồn.
5. Vỏ và vỏ bọc sử dụng cấu trúc vòng cổ đeo, giúp máy bơm dễ bảo trì, giúp các bộ phận hoạt động lâu hơn.Vòng đệm có thể thay thế, giúp máy bơm hoạt động hiệu quả trong thời gian dài
Xây dựng máy bơm:
1. Không tự mồi, một tầng, hút đơn, hút ngang, hút dọc trục và xả triệt để, thân bơm được cố định bằng đế.
2. Sử dụng giá đỡ ổ trục, có thể định hướng ổ trục, ngăn ngừa rung động triệt để, cải thiện độ cứng của bộ phận quay.
3. Trục nén, sử dụng ổ lăn bôi trơn bằng mỡ bôi trơn trong rãnh sâu
4. Kết nối máy bơm và động cơ bằng khớp nối bán linh hoạt
5. Sử dụng phốt cơ khí tiêu chuẩn có thể đeo được.
6. Động cơ TEFC, kích thước đạt tiêu chuẩn IEC, kiểu lắp đặt B3
Gặp gỡ Bộ máy bơm chữa cháy ly tâm đa tầng gang NFPA20

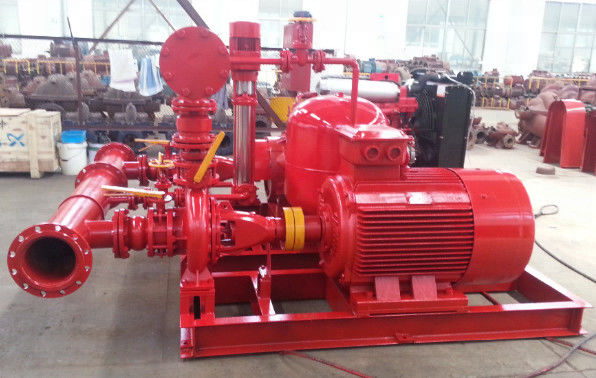

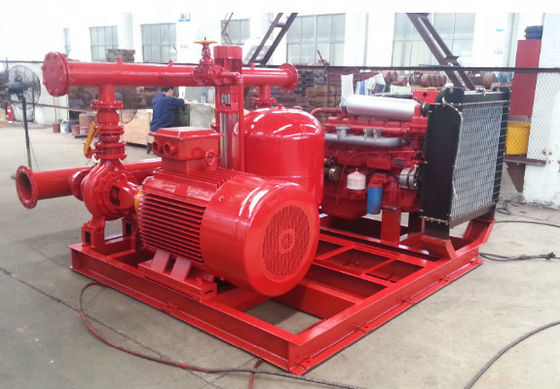

Dòng EDJ là bộ máy bơm chữa cháy đóng gói, nói chung là hệ thống cấp nước chữa cháy tự động. Nó bao gồm một máy bơm chính (được dẫn động bằng động cơ điện), máy bơm dự phòng (được dẫn động bằng động cơ diesel) và một máy bơm jockey. Model này được trang bị một bộ điều khiển riêng biệt hoặc bộ điều khiển được gắn vào khung trượt. Gói này cũng chứa các van xả, tiêu đề chung và các phụ kiện.
2. Nguyên tắc làm việc
Nói chung, áp suất của mạng lưới đường ống nằm giữa áp suất thấp P1 và áp suất cao P2. Khi áp suất trên thấp hơn P1, bơm duy trì áp suất sẽ tự động khởi động và không dừng cho đến khi áp suất tăng dần lên P2. Do rò rỉ mạng lưới đường ống , áp suất của nó sẽ giảm dần xuống P1 và sau đó bơm duy trì áp suất sẽ tự động khởi động lại. Với quy trình lặp lại như vậy, áp suất của mạng lưới đường ống luôn được duy trì giữa P1 và P2. Khi áp suất của mạng lưới đường ống không thể được duy trì giữa P1 và P2 (ví dụ khi lượng nước tiêu thụ tăng nhiều) và giảm xuống áp suất tối thiểu P3, máy bơm điện sẽ tự động khởi động và áp suất sẽ tăng lên Pw và đáp ứng nhu cầu cấp nước chữa cháy, nếu nguồn điện chính bị mất điện hoặc máy bơm điện bị hỏng, áp suất sẽ tiếp tục giảm từ P3 xuống áp suất cuối cùng P4. Sau đó, bộ máy bơm diesel sẽ tự động khởi động và áp suất sẽ tăng lên Pw và đáp ứng nhu cầu cấp nước chữa cháy. bơm điện hoặc diesel phải được dừng bằng tay sau khi có quyết định của con người (trừ việc chuyển mạch tự động).
3.Thông tin về từng máy bơm (E+D+J) & Thông tin bộ điều khiển

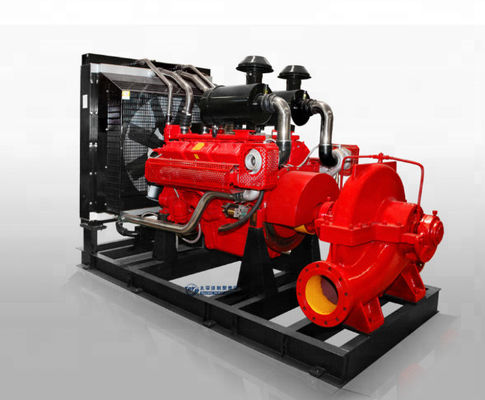

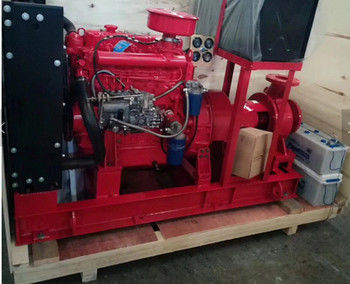

.Bơm động cơ Diesel
Máy bơm là máy bơm ly tâm nằm ngang đa tầng.
Tốc độ dòng chảy: 3,75-500 m3/h
Tốc độ quay: 1450 vòng/phút, 2950 vòng/phút
Đầu: 19-650m
Công suất: 2.2kw-1050kw
Cỡ nòng: 40-250mm
Phạm vi nhiệt độ hoạt động ≤ 105oC
Động cơ diesel được cố định trên đế bằng các miếng đệm cao su chống rung và máy bơm được ghép trực tiếp với động cơ diesel thông qua khớp nối linh hoạt. Theo công suất đầu ra của động cơ, hệ thống điện, động cơ diesel có thể là Cummins, Deutz, Perkins và động cơ thương hiệu khác của Trung Quốc (Shangchai, Yuchai, ec.) và nó bao gồm máy phát điện, động cơ khởi động, hệ thống nhiên liệu, hệ thống bôi trơn, hệ thống ống xả, v.v.
Bơm động cơ điện và bơm Jockey
Máy bơm điện là máy bơm đa tầng nằm ngang, chúng tôi cũng có thể chọn máy bơm hút cuối và máy bơm phân chia, theo yêu cầu về thông số kỹ thuật máy bơm của khách hàng.
Động cơ là loại công nghiệp lồng sóc và được gắn chân phù hợp với điện áp 3 pha, với mức công suất ống yêu cầu.
Thông số kỹ thuật của máy bơm Jockey sẽ được chọn theo thông số kỹ thuật của động cơ Diesel và máy bơm động cơ điện.
Bộ điều khiển thông thường được chế tạo từ thép nhẹ và sơn tĩnh điện epoxy màu đỏ.ID vỏ được xếp hạng IP 54 và có tất cả các biện pháp kiểm soát cần thiết tuân thủ các tiêu chuẩn hiện hành (NFPA).
Khởi động thủ công: Nếu được thiết lập ở vị trí "Thủ công" với công tắc ba chiều 2 # màu đen trên chế độ bảng điều khiển, Bạn có thể sử dụng nút khởi động "Thủ công" và nút dừng "Thủ công" để điều khiển khởi động hoặc dừng bơm động cơ diesel .khi công tắc ba chiều màu đen sang vị trí "dừng", bơm diesel không thể hoạt động.
Tự động khởi động: Nếu được thiết lập ở vị trí “Tự động” với công tắc ba chiều màu đen ở chế độ bảng điều khiển, nó sẽ nhận được tín hiệu báo cháy hiệu quả để điều khiển khởi động hoặc dừng bơm diesel.Thông qua bộ điều khiển áp suất trên đường ống thoát chung để đạt được điều khiển áp suất. Đầu tiên, sử dụng hai đường tín hiệu vuông 1,5 1,5 để kết nối giữa các tiếp điểm thường mở của bộ điều khiển áp suất và đầu cực của tủ điều khiển số 111 và 127. sau đó, đặt mức thấp giá trị và áp suất cao cho bộ điều khiển áp suất để đạt được điện áp thấp để khởi động bơm và áp suất cao để dừng bơm.Cuối cùng, nếu máy bơm điện chính bị quá tải, máy bơm động cơ diesel sẽ khởi động.
