IH thép không gỉ một giai đoạn nước biển nước muối bơm ly tâm

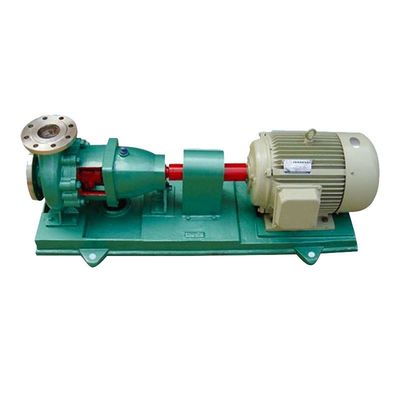

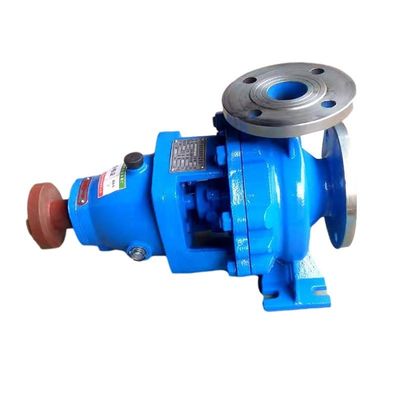

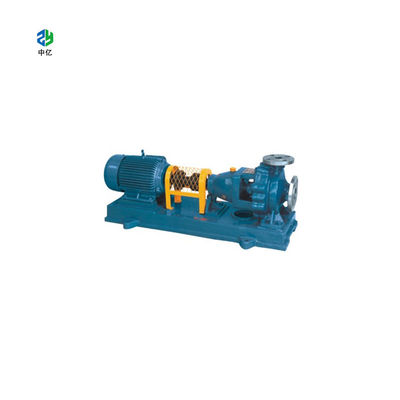

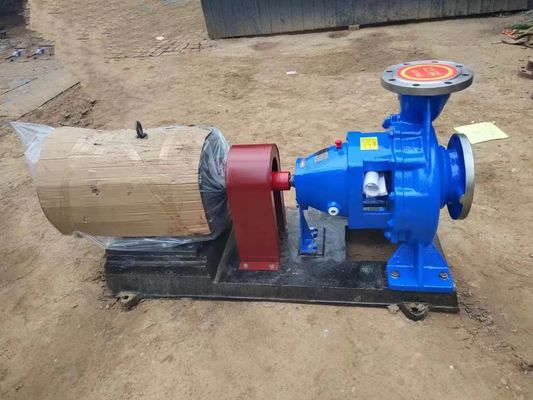

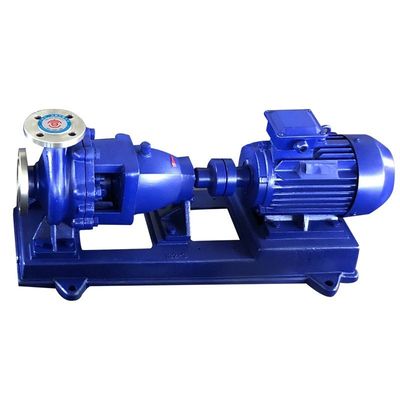

Bơm ly tâm nước biển một tầng IH

Tổng quan sản phẩm
Bơm ly tâm hóa chất IH là loại bơm ly tâm một tầng, hút đơn, dạng console, được sản xuất theo tiêu chuẩn quốc tế kết hợp với thiết kế quy trình phi kim loại. IH là sản phẩm tiết kiệm năng lượng thay thế cho bơm chống ăn mòn F. Bơm ly tâm hóa chất IH phù hợp để vận chuyển chất lỏng không có hạt rắn, ăn mòn và có độ nhớt tương tự nước. Nhiệt độ môi chất nằm trong khoảng từ -20 độ C đến 105 độ C, và khi vận chuyển môi chất nhiệt độ cao, cần có biện pháp làm mát. Bơm IH được sử dụng rộng rãi trong ngành hóa chất, dầu khí, điện lực, luyện kim, giấy, thực phẩm, v.v. với nhiều ưu điểm như chống ăn mòn, chống mài mòn, chịu nhiệt độ cao, độ bền cơ học cao, hoạt động ổn định, cấu trúc tiên tiến và hợp lý, hiệu suất làm kín nghiêm ngặt và đáng tin cậy, tháo lắp và sửa chữa thuận tiện, tuổi thọ cao, v.v.

Bơm ly tâm hóa chất IH có 33 mẫu cơ bản, và khoảng 22 mẫu có tốc độ kép (2900 vòng/phút 1450 vòng/phút). Sau khi cắt và biến dạng đường kính cánh quạt của các mẫu A/B, tổng số sản phẩm đạt 112 thông số kỹ thuật.

Phạm vi hiệu suất
Lưu lượng: 6,3--400m3/h
Cột áp: 5--125m
Tốc độ: 2900 vòng/phút 1450 vòng/phút
Công suất: 0,55--90KW
Đường kính đầu vào: 50--200mm
Áp suất làm việc cao nhất: 1,6MPa

Biểu thức mẫu
IH 50 - 32 - 160 A IH là bơm ly tâm hóa chất một tầng, hút đơn, tiêu chuẩn quốc tế; 50 là đường kính đầu vào của bơm; 32 là đường kính đầu ra của bơm; 160 là đường kính danh nghĩa của cánh quạt (mm); A là đường kính ngoài của cánh quạt sau lần cắt đầu tiên

Đặc điểm thiết kế
Cấu tạo bơm
Bơm ly tâm hóa chất dòng IH là sản phẩm được thiết kế chung bởi ngành công nghiệp bơm trên toàn quốc theo tiêu chuẩn quốc tế ISO. Các bộ phận chính bao gồm vỏ bơm, cánh quạt, vòng đệm, đai ốc cánh quạt, nắp bơm, bộ phận làm kín, giá đỡ giữa, trục, bộ phận treo, v.v.
Cấu trúc bơm
Nắp bơm được cố định vào giá đỡ giữa bằng rãnh, và được kẹp bằng kết nối của vỏ bơm và rãnh trong giá đỡ giữa. Vỏ bơm có đầu hút hướng trục, đầu xả hướng tâm và loại chân đỡ, có thể cố định trực tiếp trên đế. Bộ phận treo có thể được cố định vào giá đỡ giữa bằng rãnh và được đỡ trên đế bằng giá đỡ treo. Khớp nối mở rộng được thiết kế để tháo lắp thuận tiện. Khi bơm cần kiểm tra và sửa chữa, chỉ cần tháo rời các bộ phận kết nối giữa của khớp nối mở rộng, tức là tháo rời các bộ phận rôto để kiểm tra và sửa chữa. Các ống kết nối đầu vào và đầu ra, vỏ bơm và động cơ không cần phải tháo rời. Đó là hình thức cấu trúc phổ biến trên thế giới.
Chiều quay của bơm
Bơm được dẫn động trực tiếp bằng động cơ từ khớp nối mở rộng. Nhìn từ động cơ, nó quay theo chiều kim đồng hồ.
Loại phớt trục của bơm
Phớt trục sử dụng phớt tẩm hoặc phớt cơ khí, có thể lựa chọn theo yêu cầu của khách hàng. Đồng thời, cho phép sử dụng kích thước khoang làm kín theo ISO3069 theo yêu cầu và các loại phớt trục khác.
Phớt tẩm: Có hộp nhồi trong nắp bơm; sử dụng phớt tẩm mềm; Nước có áp suất nhất định có thể được dẫn vào hộp nhồi để làm kín, làm mát, bôi trơn và làm sạch.
Phớt cơ khí: Phớt cơ khí một mặt và phớt cơ khí hai mặt; Nước có áp suất nhất định có thể được dẫn vào khoang làm kín để làm sạch, chà mặt và làm mát.

Thông số kỹ thuật:
