Sử dụng rộng rãi điều hòa không khí làm mát bơm chữa cháy cuối bơm nước hút
Tổng quan về sản phẩm

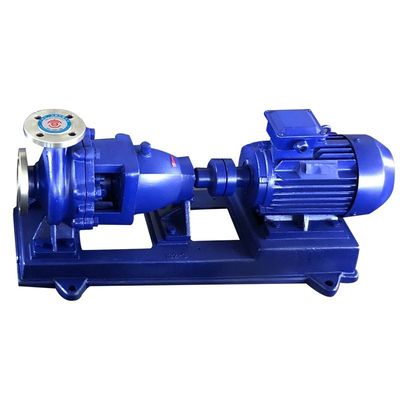

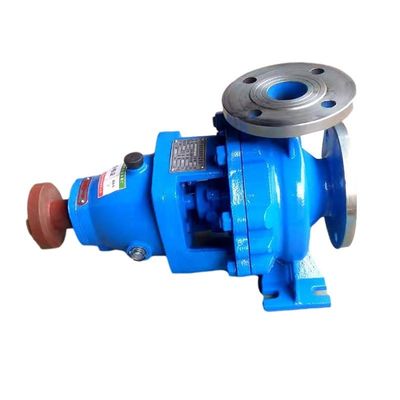

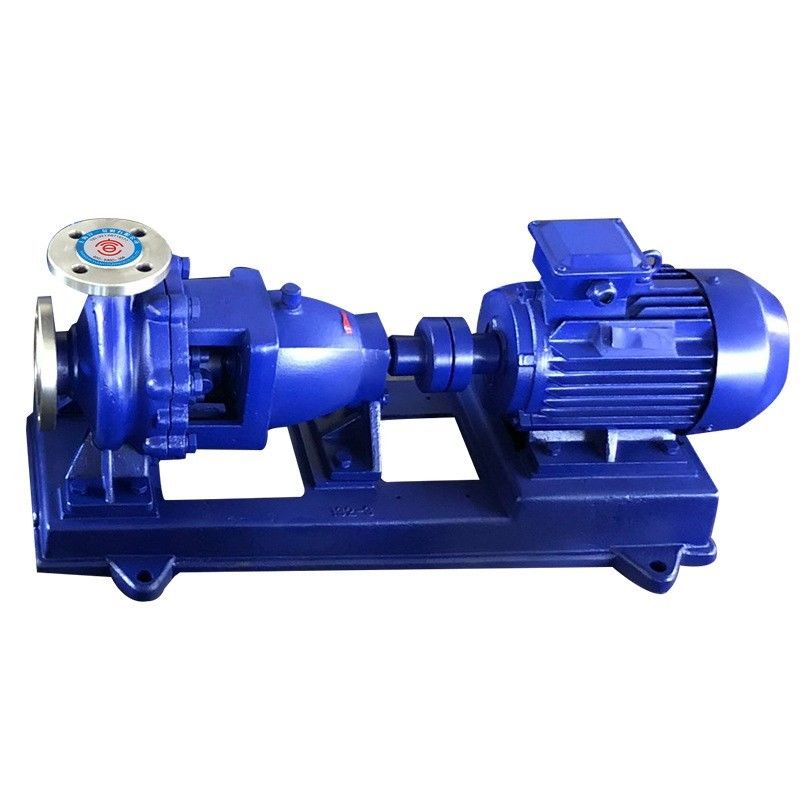

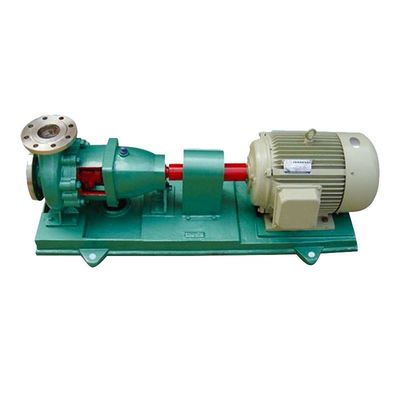

Máy bơm ly tâm hút kết thúc hóa học IH là máy bơm ly tâm một giai đoạn, hút một lần và nâng cao,được sản xuất theo tiêu chuẩn quốc tế kết hợp với thiết kế quy trình không kim loại. IH là một sản xuất tiết kiệm năng lượng thay vì máy bơm chống ăn mòn F. máy bơm ly tâm hóa học IH phù hợp để vận chuyển chất lỏng không có hạt rắn,ăn mòn và độ nhớt tương tự như nước. Nhiệt độ trung bình là giữa -20 độ C và 105 độ C, và khi truyền môi trường nhiệt độ cao, nên có các phép đo làm mát. các máy bơm IH được sử dụng rộng rãi trong hóa học,dầu mỏ, điện năng, kim loại, giấy, dược phẩm, ngành công nghiệp thực phẩm vv với rất nhiều lợi thế như chống ăn mòn, chống cạo, chống nhiệt độ cao,Độ bền cơ học cao, hoạt động ổn định, cấu trúc tiên tiến và hợp lý, hiệu suất niêm phong nghiêm ngặt và đáng tin cậy, tháo dỡ và sửa chữa thuận tiện, tuổi thọ dài vv
IH hóa học ly tâm có 33 mô hình cơ bản, và khoảng 22 mô hình là tốc độ gấp đôi ((2900r / phút 1450r / phút).tổng số sản phẩm đạt 112 thông số kỹ thuật.
Phạm vi hiệu suất
Khối lượng lưu lượng:6.3--400m3/h
Đầu: 5 - 125m
Tốc độ:2900r/min 1450r/min
Sức mạnh:0.55--90KW
Độ kính đầu vào:50-200mm
Áp suất hoạt động cao nhất:1.6MPa
Mô hình biểu thức
IH 50 - 32 - 160 A IH là máy bơm ly tâm hóa học một giai đoạn một lần hút tiêu chuẩn quốc tế;50 đại diện cho đường kính đầu vào máy bơm;32 đại diện cho đường kính đầu ra máy bơm;160 đứng cho đường kính danh nghĩa của bánh xoay ((mm);A là đường kính bên ngoài của động cơ sau khi cắt đầu tiên
Đặc điểm thiết kế
Thành phần bơm
Các máy bơm ly tâm hóa học IH là các sản phẩm được thiết kế chung bởi ngành công nghiệp bơm trên toàn quốc theo tiêu chuẩn quốc tế ISO.nắp bơm, các bộ phận niêm phong, hỗ trợ giữa, trục, các bộ phận treo và vân vân.
Cấu trúc máy bơm
Mái bơm được cố định trên hỗ trợ giữa bằng đường may, và kẹp bằng cách kết nối của vỏ bơm và đường may trong hỗ trợ giữa.xả phóng xạ và được hỗ trợ bởi loại chânCác bộ phận treo có thể được cố định trong hỗ trợ giữa bằng đường may và được hỗ trợ trên cơ sở bằng hỗ trợ treo.Máy nối mở rộng được thiết kế để tháo dỡ thuận tiệnKhi máy bơm cần kiểm tra và sửa chữa, chỉ cần tháo rời các bộ phận kết nối giữa của nối mở rộng, tức là cắt các bộ phận rotor để kiểm tra và sửa chữa.Các đường ống kết nối của cửa vào và cửa ra, vỏ bơm và động cơ không cần phải được tháo rời. đó là hình thức cấu trúc phổ biến trên thế giới.
Hướng quay của máy bơm
Máy bơm được điều khiển trực tiếp bởi động cơ từ nối mở rộng.
Loại niêm phong trục của máy bơm
Các con dấu trục áp dụng đóng gói con dấu hoặc con dấu cơ học, có thể được lựa chọn theo yêu cầu của khách hàng.Nó được phép áp dụng kích thước khoang niêm phong theo ISO3069 theo yêu cầu và các loại niêm phong trục khác.
Giấy đóng gói: Có hộp nhồi trong nắp bơm; áp dụng niêm phong đóng gói mềm; Nước với áp suất nhất định có thể được chuyển vào hộp nhồi để niêm phong, làm mát, bôi trơn và làm sạch.
Niêm phong cơ học: Niêm phong cơ học một mặt và niêm phong cơ học hai mặt; Nước với một áp suất nhất định có thể được đưa vào khoang niêm phong để rửa, chà mặt và làm mát.
Chi tiết:
| Mô hình | n=2900r/min | n=1450r/min | ||||
| Q ((m3/h) | H (m) | (KW) | Q ((m3/h) | (m) | (KW) | |
| IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
| IH40-32-160 | 32 | 3 | 8 | 0.55 | ||
| IH40-32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
| IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
| IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
| IH50-32-160 | 32 | 4 | 8 | 0.55 | ||
| IH50-32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
| IH50-32-250 | 80 | 15 | 20 | 2.2 | ||
| IH65-50-125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
| IH65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
| IH65-40-200 | 50 | 11 | 12.5 | 1.5 | ||
| IH65-40-250 | 80 | 18.5 | 20 | 3 | ||
| IH65-40-315 | 125 | 30 | 32 | 5.5 | ||
| IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
| IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
| IH80-50-200 | 50 | 15 | 12.5 | 2.2 | ||
| IH80-50-250 | 80 | 30 | 20 | 4 | ||
| IH80-50-315 | 125 | 45 | 32 | 7.5 | ||
| IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
| IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
| IH100-65-200 | 50 | 22 | 12.5 | 4 | ||
| IH100-65-250 | 80 | 37 | 20 | 5.5 | ||
| IH100-65-315 | 125 | 75 | 32 | 11 | ||
| IH125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| IH125-100-250 | 80 | 75 | 20 | 11 | ||
| IH125-100-315 | 125 | 75 | 32 | 18.5 | ||
| IH125-100-400 | / | / | / | 50 | 30 | |
| IH150-125-250 | / | / | / | 200 | 20 | 18.5 |
| IH150-125-315 | / | / | / | 32 | 30 | |
| IH150-125-400 | / | / | / | 50 | 45 | |
| IH200-150-250 | / | / | / | 400 | 20 | 37 |
| IH200-150-315 | / | / | / | 32 | 55 | |
| IH200-150-400 | / | / | / | 50 | 90 |
