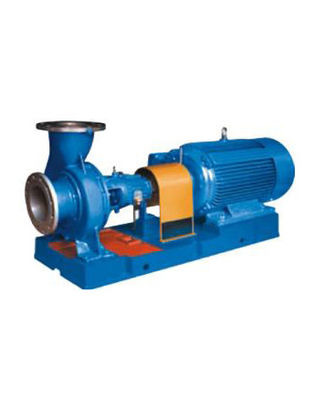

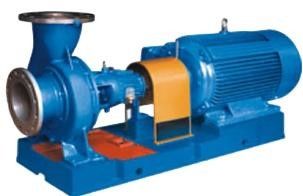

Máy bơm ly tâm xử lý hóa dầu ZA
Giới thiệu sản phẩm máy bơm hóa chất dầu mỏ
Tiêu chuẩn thi công của sản phẩm: API610(Ed.10) và VDMA24297(hạng nặng)
Bơm hóa chất tiêu chuẩn dòng ZA là máy bơm ly tâm nằm ngang, một tầng và hút đơn, phù hợp với các tiêu chuẩn như DIN24256, ISO2858 và GB5662-85, là sản phẩm cơ bản trong số các máy bơm hóa chất tiêu chuẩn.
Nó có thể áp dụng để vận chuyển phương tiện vận chuyển ở nhiệt độ thấp hoặc nhiệt độ cao, trung tính hoặc ăn mòn, sạch hoặc chứa các hạt rắn hoặc độc hại, dễ cháy hoặc nổ.Nó chủ yếu được áp dụng trong các ngành công nghiệp như kỹ thuật hóa học, hóa dầu, công trình thép, nhà máy điện, sản xuất giấy, bột giấy, y học, thực phẩm và tinh chế đường.
Đặc điểm kết cấu bơm hóa chất dầu mỏ
Thân bơm: sử dụng kết cấu đỡ chân;
Cánh quạt: loại đóng, bán mở và mở hoàn toàn;Lực dọc trục của máy bơm chủ yếu được cân bằng bởi lưỡi dao phía sau hoặc lỗ cân bằng trong khi lực dọc trục còn lại được sinh ra bởi ổ trục.
Vỏ bơm: nó hoạt động với tuyến bịt kín để tạo thành khoang bịt kín và kích thước khoang tiêu chuẩn có thể được cung cấp với nhiều loại phốt khác nhau.
Phốt trục: tùy theo các điều kiện làm việc khác nhau, các loại phốt như vậy có thể được sử dụng làm phốt đóng gói, phốt cơ khí một mặt, phốt cơ khí hai mặt và phốt cơ khí nối tiếp.
Vòng bi: áp dụng chế độ bôi trơn dầu mỏng và mức dầu được kiểm soát bằng cốc dầu có mức không đổi, đảm bảo hoàn toàn cho vòng bi hoạt động ở trạng thái bôi trơn tốt.
Trục: Nó được bảo vệ bởi một ống lót để ngăn môi trường tiếp xúc trực tiếp với trục nhằm cải thiện tuổi thọ của trục.
Điều kiện làm việc của bơm hóa chất xăng dầu
Nhiệt độ trung bình: -40°C----+500°C
Lưu lượng Q=2~8000m3/h, Cột áp:3-240(m)
Áp suất làm việc: lên tới 50bar
Tốc độ quay n=1450~3600 r/min,50Hz/60Hz
Chiều quay của bơm: theo chiều kim đồng hồ khi nhìn từ động cơ đến bơm.
KHÔNG. | Tên | Vật liệu | KHÔNG. | Tên | Vật liệu |
1 | Vỏ bọc | SUS304 | 15 | Tuyến mang phía sau | FC200 |
2 | Vòng vỏ | SUS304 | 16 | Trục | ANSI420 |
3 | Vòng cánh quạt phía trước | SUS304 | 17 | Chảo bụi phía sau | FC200 |
4 | cánh quạt | SUS304 | 18 | Chân đỡ | FC200 |
5 | Vòng cánh quạt phía sau | SUS304 | 19 | Vòng đệm vòng bi | FC200 |
6 | Vòng nắp ca-pô | SUS304 | 20 | Vòng bi côn | tiêu chuẩn |
7 | Nắp ca-pô bơm | SUS304 | 21 | Cửa sổ báo mức dầu | PTFE |
số 8 | Nhà chịu lực | FC200 | 22 | Chảo bụi phía trước | FC200 |
9 | Tuyến kín | SUS304 | 23 | Ống xả | SUS304 |
10 | Tuyến mang phía trước | FC200 | 24 | Phốt trục | MS,G/P |
11 | Vòng bi lăn hình trụ | tiêu chuẩn | 25 | Tay áo trục | SUS304 |
12 | Vòng kiềng răng | SUS304 | 26 | Nút vít | SUS304 |
13 | Vòi cứu trợ không khí | FC200 | 27 | Đệm kín | PTFE |
14 | Vòng bi góc | tiêu chuẩn | 28 | Đai ốc cánh quạt | SUS304 |
