QJB Máy trộn ngập nước chống vướng

Tổng quan sản phẩm
The QJB  anti-entanglement submersible mixer is a specially designed underwater mixing device developed to address the common issues of entanglement and clogging faced by conventional submersible mixers in complex media such as wastewater and sludgeThông qua thiết kế cấu trúc tối ưu và hệ thống truyền tải điện, thiết bị này đảm bảo hoạt động ổn định lâu dài dưới nước, đạt được hiệu quả pha trộn, pha trộn,và thúc đẩy dòng chảy của môi trường lỏngNó cải thiện sự đồng nhất của môi trường trong tất cả các quy trình xử lý nước và cung cấp điều kiện hoạt động nhất quán cho các bước xử lý tiếp theo như thông khí, trầm tích,và phản ứng sinh hóaĐược thiết kế phù hợp với các tiêu chuẩn an toàn và độ tin cậy cho thiết bị dưới nước, nó kết hợp dễ dàng lắp đặt với bảo trì hiệu quả về chi phí,làm cho nó phù hợp với nhiều ứng dụng xử lý nước đô thị và công nghiệp.
2Điều kiện hoạt động
Điều kiện trung bình: Thích hợp để xử lý nước thải, bùn hoặc chất lỏng hỗn hợp có chứa chất rắn lơ lửng, sợi, vảy và các tạp chất khác.Phạm vi pH là 6.0 đến 9.0, mật độ trung bình không được vượt quá 1100 kg/m3, và nồng độ chất rắn lơ lửng không được vượt quá 5000 mg/l (các giải pháp tùy chỉnh có sẵn cho các điều kiện hoạt động đặc biệt).
Điều kiện môi trường: Thiết bị phải hoạt động hoàn toàn chìm dưới nước, với độ sâu lặn từ 1,0m đến 15m (có thể điều chỉnh theo yêu cầu thực tế).Môi trường làm việc phải được miễn dịch khỏi rung động hoặc tác động mạnh, và không nên chứa khí ăn mòn hoặc chất dễ cháy / nổ. nguồn điện là ba pha AC 380V / 50Hz (có thể tùy chỉnh cho điện áp đặc biệt),với biến động điện áp không quá ± 10% của điện áp định danh.
Điều kiện hoạt động: Thiết bị phải hoạt động ở mức chất lỏng trung bình được chỉ định; bắt đầu không tải (không ngâm trong môi trường) bị cấm.Thời gian hoạt động liên tục không nên ít hơn 8,000 giờ mỗi năm và hoạt động gián đoạn được phép (với khoảng thời gian khởi động-ngừng tuân thủ các thông số kỹ thuật vận hành thiết bị).
III. Phạm vi áp dụng
Điều trị nước đô thị: Thích hợp cho bể thông khí, bể vô khí, bể không oxy, bể làm dày bùn bùn và bể cân bằng trong các nhà máy xử lý nước thải đô thị,sử dụng để trộn nước thải với bùn hoạt động, ngăn chặn sự lắng đọng bùn và tăng hiệu quả phản ứng sinh hóa. Nó cũng có thể được áp dụng cho việc trộn đồng hóa chất lượng nước trong các bồn chứa nước mưa đô thị.
xử lý nước công nghiệp: bao gồm các hệ thống xử lý nước thải cho các ngành công nghiệp như hóa chất, dược phẩm, in ấn và nhuộm và chế biến thực phẩm,bao gồm điều chỉnh chất lượng nước và trộn trong giai đoạn xử lý trước, trộn bùn trong bể xử lý sinh hóa và duy trì lưu thông và đồng nhất trong hệ thống nước tái lưu thông công nghiệp.Nó cũng có thể được áp dụng cho trộn bùn và ngăn ngừa làm bùn trong xử lý bùn công nghiệp.
Các ứng dụng khác bao gồm oxy hóa và trộn lưu thông trong nuôi trồng thủy sản (cải thiện môi trường nông nghiệp),Sự xáo trộn nước trong sông và hồ phục hồi sinh thái (quan hệ trao đổi nước và ức chế sự phát triển tảo), và pha trộn dung dịch trong các ao xử lý dung dịch tại bãi rác.
IV. Nguyên tắc hoạt động
Máy trộn ngập nước QJB-CR chống vướng chọc được cung cấp năng lượng bởi một động cơ ngập nước, truyền năng lượng thông qua một sự ghép nối đến đơn vị gia tốc giảm.Cơ chế giảm chuyển đổi quay tốc độ cao của động cơ thành tốc độ thấp, xoay mô-men xoắn cao của bánh xoay.lực đẩy trục đẩy chất lỏng dọc theo trục của thiết bị, tạo ra dòng chảy nước được hướng; trong khi lực khuấy động tâm dẫn đến chuyển động tròn trong môi trường xung quanh, thúc đẩy phân tán và trộn.
Trong khi đó, thiết kế chống vướng là một điểm nổi bật kỹ thuật quan trọng: một tấm chắn lưới điện bảo vệ được lắp đặt giữa động cơ và lắp ráp động cơ.Cấu trúc lưới này đảm bảo lưu lượng chất lỏng trơn tru trong khi ngăn chặn các sợi hiệu quảNgoài ra, các cạnh của lưỡi dao xoay được làm mịn đặc biệt để giảm thiểu sự dính dính của mảnh vỡ.Hướng quay và góc xoay của động cơ được thiết kế để tạo ra một dòng chảy nước "cách cắt", làm giảm thêm khả năng các mảnh vỡ bao bọc xung quanh động cơ.Thiết kế này đảm bảo hoạt động ổn định lâu dài của thiết bị và ngăn chặn các vấn đề như quá tải điện và thiệt hại thiết bị do vướng.
5Cấu trúc sản phẩm
Máy trộn ngập nước QJB có thiết kế dưới nước tích hợp, chủ yếu bao gồm các thành phần cốt lõi sau:
Động cơ chìm: Một động cơ chìm ba pha không đồng bộ được sử dụng, với một vỏ thép không gỉ (304 hoặc 316L, được lựa chọn theo điều kiện hoạt động),cung cấp khả năng chống ăn mòn tuyệt vời và hiệu suất niêm phong. Động cơ được trang bị thiết bị bảo vệ quá nóng và bảo vệ dòng chảy rò rỉ,tự động ngắt nguồn cung cấp điện khi nhiệt độ động cơ vượt quá giá trị định danh hoặc rò rỉ xảy ra, đảm bảo an toàn thiết bị.
Đơn vị giảm bánh răng: Sử dụng cấu trúc giảm bánh răng hành tinh hoặc bánh răng giun, với tỷ lệ bánh răng được thiết kế theo sức mạnh thiết bị và yêu cầu trộn.Điều này có hiệu quả làm giảm tốc độ quay trong khi tăng mô-men xoắnCác thành phần bên trong được lấp đầy bằng chất bôi trơn chuyên biệt, cung cấp hiệu suất bôi trơn và tiêu hao nhiệt tuyệt vời,do đó kéo dài tuổi thọ.

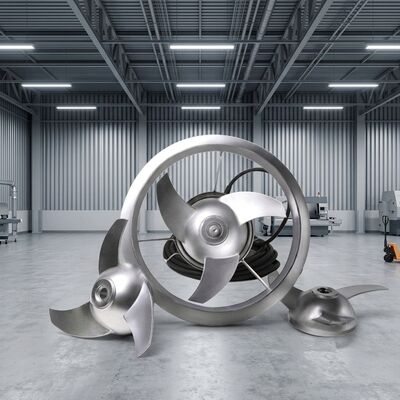

Động cơ: Động cơ được làm bằng nhựa kỹ thuật tăng cường (như PPO) hoặc thép không gỉ, thường có 3 đến 4 lưỡi dao với một cánh quạt,Thiết kế hợp lý làm giảm khả năng chống nước và tăng hiệu quả trộn. Máy đẩy được kết nối với trục đầu ra của hộp số thông qua một kết nối khóa, đảm bảo lắp đặt an toàn và tháo rời thuận tiện.

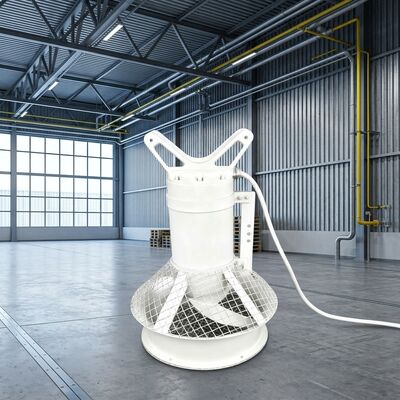

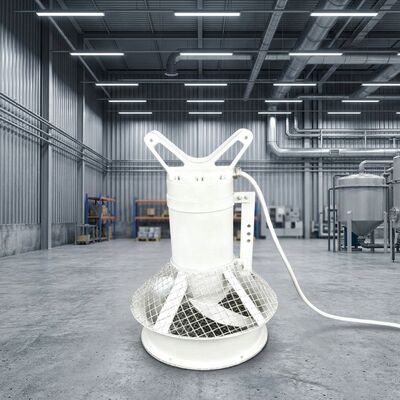

Bảo vệ chống vướng: Nằm ở mặt bên ngoài của bánh xoay, nó được kết nối chắc chắn với lắp ráp động cơ và được làm bằng thép không gỉ.Khoảng cách lưới điện được thiết kế theo kích thước tạp chất phổ biến (thường là 10mm ≈ 20mm), hiệu quả ngăn chặn các mảnh vụn lớn từ việc nhập vào khu vực xoay động trong khi cho phép dòng chảy nước không bị hạn chế..
Hệ thống niêm phong: Có cấu trúc niêm phong kép kết hợp niêm phong cơ học và niêm phong dầu xương.Các con dấu cơ học được làm bằng vật liệu silicon carbide-silicon carbide hoặc silicon carbide-graphite chống ăn mòn, hiệu quả ngăn nước đi vào bên trong động cơ.Tăng thêm độ tin cậy của niêm phong và đảm bảo hoạt động dưới nước lâu dài mà không bị rò rỉ.

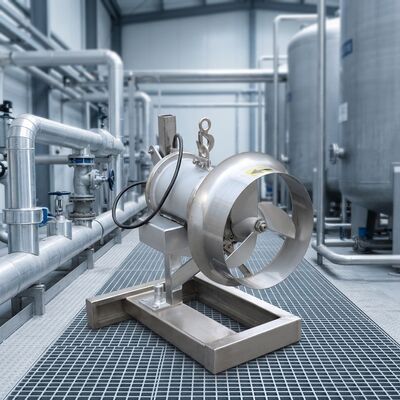

Các thành phần lắp đặt và gắn: bao gồm các thanh dẫn đường, thiết bị nâng và tấm nền; các thanh dẫn đường được sử dụng để lắp đặt và tháo dỡ thiết bị,cho phép nhân viên bảo trì dễ dàng nâng thiết bị ra khỏi nước bằng thiết bị nâng; tấm cơ sở được cố định ở đáy bể để đảm bảo sự ổn định hoạt động và ngăn ngừa sự dịch chuyển thiết bị do tác động của dòng nước.
6Các đặc điểm và lợi thế của sản phẩm
Thiết kế chống vướng mắc hiệu quả cao cho hoạt động ổn định hơn: Với một bảo vệ chống vướng mắc và thiết kế bánh xe tối ưu hóa,nó làm giảm đáng kể nguy cơ bị trộn rác ở nguồnSo với máy trộn chìm truyền thống, tỷ lệ thất bại bị vướng mắc được giảm hơn 80%, giảm thời gian ngừng hoạt động để làm sạch và kéo dài thời gian hoạt động liên tục.
Hiệu suất trộn cao và tiêu thụ năng lượng thấp hơn: Thiết kế bánh xoay hợp lý, kết hợp với tỷ lệ bánh răng tối ưu hóa, tập trung lực khuấy hiệu quả hơn,cho phép một phạm vi hỗn hợp môi trường rộng hơn ở cùng mức độ điện năngTrong khi đó, sự tích hợp hiệu quả của động cơ và hộp số làm giảm tổn thất năng lượng, đạt được tiết kiệm năng lượng cao hơn 10% ~ 15% so với thiết bị truyền thống..
Chống ăn mòn cao và áp dụng rộng rãi: Các thành phần cốt lõi được làm bằng vật liệu chống ăn mòn như thép không gỉ và nhựa kỹ thuật tăng cường,có khả năng chịu được các môi trường ăn mòn khác nhau bao gồm nước thải đô thị và nước thải công nghiệpCác vật liệu cung cấp độ bền cao, khả năng chống va chạm tuyệt vời và khả năng chống lão hóa, cho phép tuổi thọ từ 8 đến 10 năm trong điều kiện bảo trì bình thường.
Hiệu suất an toàn cao và hoạt động thuận tiện: Động cơ được trang bị nhiều thiết bị bảo vệ tích hợp để ngăn ngừa các mối nguy tiềm ẩn như quá nóng và rò rỉ điện.Thiết kế mô-đun của thiết bị cho phép dễ dàng tháo rời và thay thế các thành phần, cho phép nhân viên bảo trì thực hiện bảo trì thường xuyên mà không cần đào tạo sâu. Ngoài ra, thiết bị hoạt động ở mức tiếng ồn thấp ( tiếng ồn dưới nước ≤ 60 dB),giảm thiểu sự xáo trộn môi trường.
Khả năng thích nghi cao và ứng dụng linh hoạt: Thiết bị có thể được tùy chỉnh về công suất (0,75kW 37kW), đường kính vòng xoáy (200mm 800mm),và độ sâu ngâm theo kích thước và đặc điểm môi trường (như nồng độ và độ nhớt của chất rắn treo) của các bể xử lý khác nhau, đáp ứng các yêu cầu cá nhân hóa trên các ứng dụng phục hồi đô thị, công nghiệp và sinh thái. Ngoài ra, nó hỗ trợ hoạt động độc lập hoặc điều khiển phối hợp nhiều đơn vị,và có thể được tích hợp với hệ thống điều khiển PLC của nhà máy xử lý nước để hoạt động tự động.
