QSP bơm nước thải ngập nước: Với dây chống nước & ngăn cát
Lời giới thiệu
Máy bơm chìm chứa nước loại QSP (bơm chìm QS) bao gồm hai phần: bơm và động cơ.
Máy bơm nước bao gồm động cơ, cánh quạt hướng dẫn (vỏ hướng dẫn), nút nước vào, cửa ra nước và các bộ phận khác.Động cơ ngập nước sử dụng cấu trúc chứa nước. Các dây chuyền stator và lõi sắt được ngâm trực tiếp trong nước, chủ yếu được sử dụng để làm mát động cơ và bôi trơn vòng bi trượt.Stator cuộn của động cơ áp dụng dây điện từ chống nước, có hiệu suất chống nước tốt. Rotor có cấu trúc lồng sóc. Cuối trên của động cơ được trang bị lỗ phun nước và lỗ xả,và cuối dưới được cung cấp với một lỗ xả nướcPhần dưới của động cơ được trang bị một vòng bi đẩy để chịu lực trục của máy bơm và trọng lượng chết của rotor.Các đầu mở rộng của trục xoắn ốc được trang bị một ném cát cao su và một khung trượt niêm phong dầu để tạo thành một cơ chế phòng chống cát, có thể ngăn chặn thành phần lắng đọng vào động cơ.
Động cơ ba pha được chia thành vòng bi lăn và vòng bi trượt.chịu lực phóng xạ và lực trục của máy bơm điện khi nó hoạt động, với hiệu suất ổn định và chất lượng đáng tin cậy.
Những lợi thế chính là: hoạt động đáng tin cậy, bền, dễ sử dụng, công suất cao, ít lỗi, chi phí bảo trì thấp.
Ứng dụng
Do cấu trúc đặc biệt của nó và ít ô nhiễm nguồn nước, loạt máy bơm điện này là một loại công cụ nâng nước chạy trong nước với một máy và máy bơm.Nó có thể được sử dụng rộng rãi trong thoát nước đất nông nghiệp và tưới tiêu, tưới nước phun nước, nâng nước giếng, nước nước trong nhà, hệ thống cung cấp nước và thoát nước của các tòa nhà công nghiệp và dân dụng, chuyển hướng nước ở các khu vực đồi núi và thoát nước ở các khu vực thấp.
3Điều kiện hoạt động của máy bơm chìm QSP
Máy bơm điện phải có khả năng hoạt động liên tục trong các điều kiện sau:
1Nhiệt độ trung bình không được vượt quá + 25 °C;
2Giá trị pH của môi trường là từ 6,5 đến 8.5;
3Tỷ lệ khối lượng của các tạp chất rắn không quá 0,1%, và kích thước hạt không quá 0,2mm;
4Tần số điện năng là 50 Hz, điện áp là 380 V, và phạm vi biến động điện áp là 0,9-1,1 lần giá trị định giá;
5Độ sâu lặn không dưới 0,5m.
Cài đặt và hướng dẫn

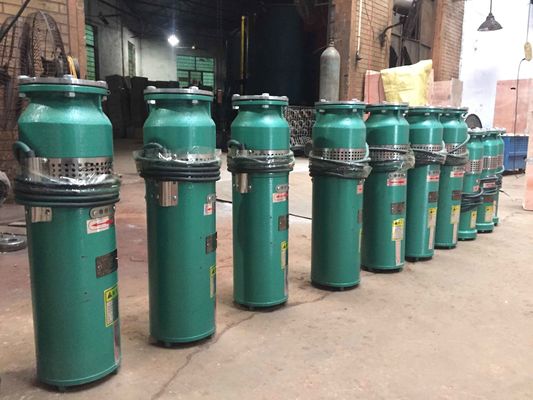

Hình ảnh

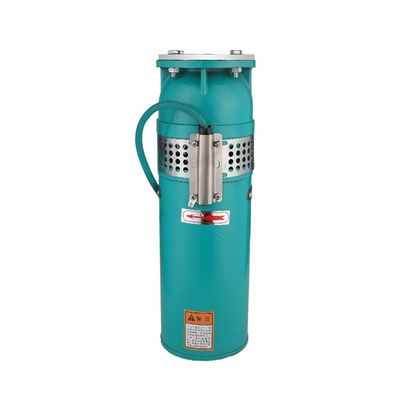

Vật liệu trên sắt đúc

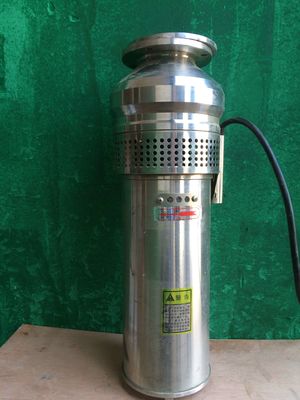

Vật liệu trên SS 304
Parameter
| Mô hình |
Dòng chảy M3/h |
Đầu m |
Sức mạnh Kw |
Hiện tại A |
Chiều cao của máy bơm mm |
Chiều kính bên ngoài của miếng kẹp mm |
Khoảng cách giữa vòm mm |
Chiều kính ổ cắm mm |
| QSP15-10-0.75 | 15 | 10 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| QSP10-10-0.55 | 10 | 10 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| QSP10-14-0.75 | 10 | 14 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| QSP15-7-0.55 | 15 | 7 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| QSP15-14-1.1 | 15 | 14 | 1.1 | 3.2 | 520 | 156 | 135 | 50 |
| QSP40-6-1.1 | 40 | 6 | 1.1 | 3.2 | 520 | 156 | 135 | 80 |
| QSP25-9-1.1 | 25 | 9 | 1.1 | 3.2 | 520 | 156 | 135 | 65 |
| QSP25-12-1.5 | 25 | 12 | 1.5 | 4.2 | 520 | 156 | 135 | 65 |
| QSP40-9-1.5 | 40 | 9 | 1.5 | 4.2 | 520 | 156 | 135 | 80 |
| QSP15-25-2.2 | 15 | 26 | 2.2 | 5.7 | 580 | 150 | 130 | 50 |
| QSP25-17-2.2 | 25 | 17 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| QSP40-12-2.2 | 40 | 12 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| QSP65-7-2.2 | 65 | 7 | 2.2 | 5.7 | 580 | 150 | 130 | 90 |
| QSP15-34/2-3 | 15 | 34 | 3 | 7 | 650 | 156 | 135 | 50 |
| QSP10-54/3-3 | 10 | 54 | 3 | 7 | 680 | 150 | 130 | 50 |
| QSP25-25-3 | 25 | 25 | 3 | 7 | 580 | 150 | 130 | 65 |
| QSP20-30/2-3 | 20 | 30 | 3 | 7 | 650 | 156 | 134 | 65 |
| QSP40-16-3 | 40 | 16 | 3 | 7 | 580 | 168 | 145 | 65 |
| QSP50-13-3 | 50 | 13 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP80-7-3 | 80 | 7 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP65-10-3 | 65 | 10 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP100-6-3 | 100 | 6 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP10-72/4-4 | 10 | 72 | 4 | 10.2 | 720 | 150 | 130 | 50 |
| QSP40-21-4 | 40 | 21 | 4 | 10.2 | 630 | 168 | 145 | 65 |
| QSP20-40/2-4 | 20 | 40 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| QSP30-30/2-4 | 30 | 30 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| QSP65-13-4 | 65 | 13 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP80-12-4 | 80 | 12 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP100-9-4 | 100 | 9 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP40-28-5.5 | 40 | 28 | 5.5 | 13.4 | 720 | 168 | 145 | 90 |
| QSP65-20-5.5 | 65 | 20 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP65-18-5.5 | 65 | 18 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP100-12-5.5 | 100 | 12 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| QSP50-26-5.5 | 50 | 26 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP80-15-5.5 | 80 | 15 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP120-10-5.5 | 120 | 10 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| QSP220-5-5.5 | 220 | 5 | 5.5 | 13.4 | 720 | 200 | 180 | 150 |
| QSP20-54/3-5.5 | 20 | 54 | 5.5 | 13.4 | 870 | 168 | 145 | 65 |
| QSP30-40/3-5.5 | 30 | 40 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP40-30/2-5.5 | 40 | 30 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP65-25-7.5 | 65 | 25 | 7.5 | 18.6 | 740 | 168 | 150 | 90 |
| QSP100-15-7.5 | 100 | 15 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| QSP100-17-7.5 | 100 | 17 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| QSP250-8-7.5 | 250 | 8 | 7.5 | 18.6 | 740 | 200 | 180 | 150 |
