ỨNG DỤNG CDL/CDLF là một loại sản phẩm đa chức năng.Nó có thể được sử dụng để truyền tải nhiều môi trường khác nhau từ nước máy đến chất lỏng công nghiệp ở nhiệt độ khác nhau, với tốc độ dòng chảy và áp suất khác nhau.Loại CDL được áp dụng để vận chuyển chất lỏng không ăn mòn, trong khi CDLF phù hợp với chất lỏng ăn mòn nhẹ. Cấp nước: Lọc và vận chuyển nước trong Nhà máy nước, tăng áp đường ống chính, tăng áp trong các tòa nhà cao tầng. Tăng áp công nghiệp: Hệ thống xử lý nước thải, hệ thống làm sạch, hệ thống rửa cao áp, hệ thống chữa cháy Vận chuyển chất lỏng công nghiệp: Hệ thống làm mát và điều hòa không khí, hệ thống ngưng tụ và cấp nước nồi hơi, mục đích liên quan đến máy móc, axit và kiềm Xử lý nước: Hệ thống siêu lọc, hệ thống thẩm thấu ngược, hệ thống chưng cất, bể bơi, thiết bị phân tách Tưới tiêu: Tưới đất nông nghiệp, tưới phun, tưới nhỏ giọt.
Điều kiện hoạt động Chất lỏng mỏng, sạch, không cháy và không nổ, không chứa hạt và sợi rắn. Nhiệt độ chất lỏng: Loại nhiệt độ bình thường: -15oC ~ + 70oC, Loại nước nóng:+70oC~+120oC Nhiệt độ môi trường xung quanh: lên tới +40oC Độ cao: lên tới 1000m

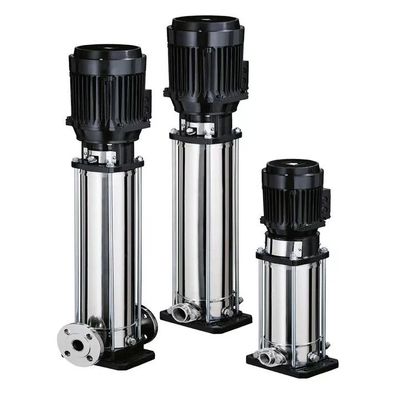

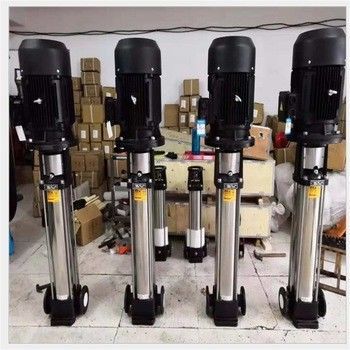

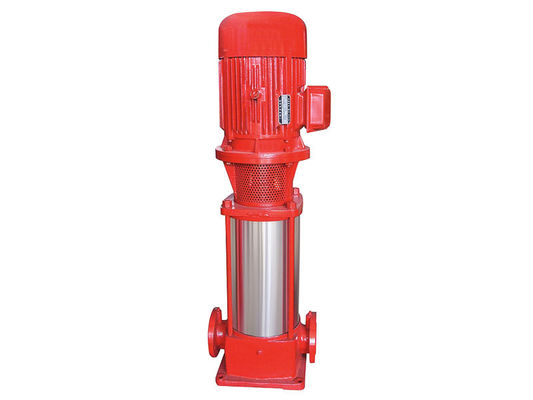

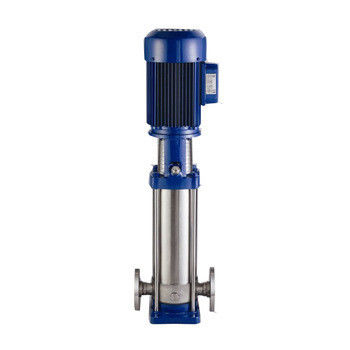

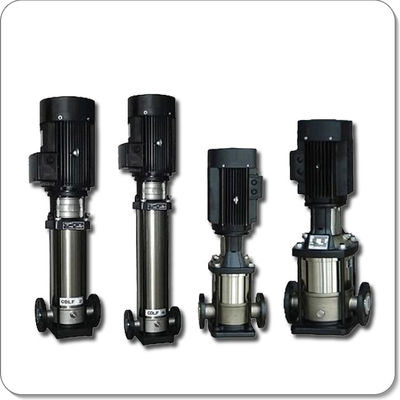

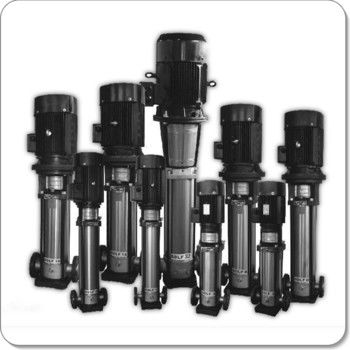

Bơm CDL/CDLF là một loại máy bơm ly tâm đa tầng không tự mồi thẳng đứng, được điều khiển bởi một động cơ điện tiêu chuẩn. Trục đầu ra của động cơ kết nối trực tiếp với trục bơm thông qua khớp nối. Xi lanh chịu áp suất và các bộ phận dẫn dòng được cố định giữa đầu bơm và phần trong và ngoài bằng bu lông thanh giằng. Đầu vào và đầu ra được đặt ở đáy bơm trên cùng một mặt phẳng. Loại máy bơm này có thể được trang bị bộ bảo vệ thông minh để ngăn chặn hiệu quả tình trạng chạy khô, lệch pha và quá tải.
Động cơ điện Động cơ đứng hai cực thổi khí kèm theo Lớp bảo vệ: IP55 Lớp cách điện: F Điện áp tiêu chuẩn, 50HZ:1x220-230/240V 3x200-220/346-380V 3x220-240/380-415V 3x380-415V 60HZ:3×200-230/346-400V 3×220-255/380-440V 3×220-227/380-480V
|
Người mẫu |
Công suất động cơ |
Chảy |
Cái đầu |
Tốc độ |
Kw |
HP |
m3/giờ |
tôi |
vòng/phút |
1.1 CDL1 |
|
|
|
|
|
CDL1-2 |
0,37 |
0,5 |
1 |
11,5 |
2900 |
CDL1-3 |
0,37 |
0,5 |
1 |
17 |
2900 |
CDL1-4 |
0,37 |
0,5 |
1 |
22,5 |
2900 |
CDL1-5 |
0,37 |
0,5 |
1 |
28 |
2900 |
CDL1-6 |
0,37 |
0,5 |
1 |
33,5 |
2900 |
CDL1-7 |
0,37 |
0,5 |
1 |
39 |
2900 |
CDL1-8 |
0,55 |
0,75 |
1 |
45 |
2900 |
CDL1-9 |
0,55 |
0,75 |
1 |
51 |
2900 |
CDL1-10 |
0,55 |
0,75 |
1 |
57 |
2900 |
CDL1-11 |
0,55 |
0,75 |
1 |
61 |
2900 |
CDL1-12 |
0,75 |
1 |
1 |
67 |
2900 |
CDL1-13 |
0,75 |
1 |
1 |
73 |
2900 |
CDL1-14 |
0,75 |
1 |
1 |
78 |
2900 |
CDL1-15 |
0,75 |
1 |
1 |
84 |
2900 |
CDL1-17 |
1.1 |
1,5 |
1 |
95 |
2900 |
CDL1-19 |
1.1 |
1,5 |
1 |
106 |
2900 |
CDL1-21 |
1.1 |
1,5 |
1 |
117 |
2900 |
CDL1-23 |
1.1 |
1,5 |
1 |
128 |
2900 |
CDL1-25 |
1,5 |
2 |
1 |
139 |
2900 |
CDL1-27 |
1,5 |
2 |
1 |
150 |
2900 |
CDL1-30 |
1,5 |
2 |
1 |
166 |
2900 |
CDL1-33 |
2.2 |
3 |
1 |
183 |
2900 |
CDL1-36 |
2.2 |
3 |
1 |
200 |
2900 |
1.2 CDL2 |
|
|
|
|
|
CDL2-2 |
0,37 |
0,5 |
2 |
15 |
2900 |
CDL2-3 |
0,37 |
0,5 |
2 |
22 |
2900 |
CDL2-4 |
0,55 |
0,75 |
2 |
30 |
2900 |
CDL2-5 |
0,55 |
0,75 |
2 |
37 |
2900 |
CDL2-6 |
0,75 |
1 |
2 |
45 |
2900 |
CDL2-7 |
0,75 |
1 |
2 |
52 |
2900 |
CDL2-9 |
1.1 |
1,5 |
2 |
67 |
2900 |
CDL2-11 |
1.1 |
1,5 |
2 |
82 |
2900 |
CDL2-13 |
1,5 |
2 |
2 |
98 |
2900 |
CDL2-15 |
1,5 |
2 |
2 |
112 |
2900 |
CDL2-16 |
1,5 |
2 |
2 |
120 |
2900 |
CDL2-17 |
2.2 |
3 |
2 |
128 |
2900 |
CDL2-18 |
2.2 |
3 |
2 |
136 |
2900 |
CDL2-19 |
2.2 |
3 |
2 |
145 |
2900 |
CDL2-20 |
2.2 |
3 |
2 |
155 |
2900 |
CDL2-22 |
2.2 |
3 |
2 |
165 |
2900 |
CDL2-23 |
3 |
4 |
2 |
176 |
2900 |
CDL2-24 |
3 |
4 |
2 |
188 |
2900 |
CDL2-26 |
3 |
4 |
2 |
198 |
2900 |
1.3 CDL3 |
|
|
|
|
|
CDL3-2 |
0,37 |
0,5 |
3 |
9 |
2900 |
CDL3-3 |
0,37 |
0,5 |
3 |
14 |
2900 |
CDL3-4 |
0,37 |
0,5 |
3 |
19 |
2900 |
CDL3-5 |
0,37 |
0,5 |
3 |
23 |
2900 |
CDL3-6 |
0,55 |
0,75 |
3 |
28 |
2900 |
CDL3-7 |
0,55 |
0,75 |
3 |
32 |
2900 |
CDL3-8 |
0,75 |
1 |
3 |
37 |
2900 |
CDL3-9 |
0,75 |
1 |
3 |
42 |
2900 |
CDL3-10 |
0,75 |
1 |
3 |
47 |
2900 |
CDL3-11 |
1.1 |
1,5 |
3 |
51 |
2900 |
CDL3-12 |
1.1 |
1,5 |
3 |
55 |
2900 |
CDL3-13 |
1.1 |
1,5 |
3 |
60 |
2900 |
CDL3-15 |
1.1 |
1,5 |
3 |
69 |
2900 |
CDL3-17 |
1,5 |
2 |
3 |
79 |
2900 |
CDL3-19 |
1,5 |
2 |
3 |
88 |
2900 |
CDL3-21 |
2.2 |
3 |
3 |
98 |
2900 |
CDL3-23 |
2.2 |
3 |
3 |
107 |
2900 |
CDL3-25 |
2.2 |
3 |
3 |
116 |
2900 |
CDL3-27 |
2.2 |
3 |
3 |
124 |
2900 |
CDL3-29 |
2.2 |
3 |
3 |
133 |
2900 |
CDL3-31 |
3 |
3 |
3 |
142 |
2900 |
CDL3-33 |
3 |
3 |
3 |
151 |
2900 |
CDL3-36 |
3 |
3 |
3 |
168 |
2900 |
1.4 CDL4 |
|
|
|
|
|
CDL4-2 |
0,37 |
0,5 |
4 |
15 |
2900 |
CDL4-3 |
0,55 |
0,75 |
4 |
24 |
2900 |
CDL4-4 |
0,75 |
1 |
4 |
32 |
2900 |
CDL4-5 |
1.1 |
1,5 |
4 |
40 |
2900 |
CDL4-6 |
1.1 |
1,5 |
4 |
48 |
2900 |
CDL4-7 |
1,5 |
2 |
4 |
56 |
2900 |
CDL4-8 |
1,5 |
2 |
4 |
64 |
2900 |
CDL4-10 |
2.2 |
3 |
4 |
81 |
2900 |
CDL4-12 |
2.2 |
3 |
4 |
95 |
2900 |
CDL4-13 |
2.2 |
3 |
4 |
100 |
2900 |
CDL4-14 |
3 |
4 |
4 |
112 |
2900 |
CDL4-15 |
3 |
4 |
4 |
120 |
2900 |
CDL4-16 |
3 |
4 |
4 |
129 |
2900 |
CDL4-17 |
3 |
4 |
4 |
136 |
2900 |
CDL4-18 |
4 |
5,5 |
4 |
148 |
2900 |
CDL4-19 |
4 |
5,5 |
4 |
153 |
2900 |
CDL4-20 |
4 |
5,5 |
4 |
162 |
2900 |
CDL4-21 |
4 |
5,5 |
4 |
169 |
2900 |
CDL4-22 |
4 |
5,5 |
4 |
178 |
2900 |
1,5 CDL8 |
|
|
|
|
|
CDL8-2 |
0,75 |
1 |
số 8 |
18 |
2900 |
CDL8-3 |
1.1 |
1,5 |
số 8 |
27 |
2900 |
CDL8-4 |
1,5 |
2 |
số 8 |
36 |
2900 |
CDL8-5 |
2.2 |
3 |
số 8 |
45 |
2900 |
CDL8-6 |
2.2 |
3 |
số 8 |
54 |
2900 |
CDL8-7 |
3 |
4 |
số 8 |
65 |
2900 |
CDL8-8 |
3 |
4 |
số 8 |
73 |
2900 |
CDL8-9 |
3 |
4 |
số 8 |
82 |
2900 |
CDL8-10 |
4 |
5,5 |
số 8 |
92 |
2900 |
CDL8-11 |
4 |
5,5 |
số 8 |
102 |
2900 |
CDL8-12 |
4 |
5,5 |
số 8 |
111 |
2900 |
CDL8-13 |
5,5 |
7,5 |
số 8 |
121 |
2900 |
CDL8-14 |
5,5 |
7,5 |
số 8 |
130 |
2900 |
CDL8-15 |
5,5 |
7,5 |
số 8 |
139 |
2900 |
CDL8-16 |
5,5 |
7,5 |
số 8 |
148 |
2900 |
CDL8-17 |
7,5 |
10 |
số 8 |
158 |
2900 |
CDL8-18 |
7,5 |
10 |
số 8 |
167 |
2900 |
CDL8-19 |
7,5 |
10 |
số 8 |
177 |
2900 |
CDL8-20 |
7,5 |
10 |
số 8 |
186 |
2900 |
1.6 CDL12 |
|
|
|
|
|
CDL12-2 |
1,5 |
2 |
12 |
20 |
2900 |
CDL12-3 |
2.2 |
3 |
12 |
30 |
2900 |
CDL12-4 |
3 |
4 |
12 |
40 |
2900 |
CDL12-5 |
3 |
4 |
12 |
50 |
2900 |
CDL12-6 |
4 |
5,5 |
12 |
60 |
2900 |
CDL12-7 |
5,5 |
7,5 |
12 |
70 |
2900 |
CDL12-8 |
5,5 |
7,5 |
12 |
80 |
2900 |
CDL12-9 |
5,5 |
7,5 |
12 |
91 |
2900 |
CDL12-10 |
7,5 |
10 |
12 |
101 |
2900 |
CDL12-12 |
7,5 |
10 |
12 |
121 |
2900 |
CDL12-14 |
11 |
15 |
12 |
141 |
2900 |
CDL12-16 |
11 |
15 |
12 |
162 |
2900 |
CDL12-18 |
11 |
15 |
12 |
183 |
2900 |
1.7 CDL16 |
|
|
|
|
|
CDL16-2 |
2.2 |
3 |
16 |
22 |
2900 |
CDL16-3 |
3 |
4 |
16 |
34 |
2900 |
CDL16-4 |
4 |
5,5 |
16 |
46 |
2900 |
CDL16-5 |
5,5 |
7,5 |
16 |
58 |
2900 |
CDL16-6 |
5,5 |
7,5 |
16 |
70 |
2900 |
CDL16-7 |
7,5 |
10 |
16 |
82 |
2900 |
CDL16-8 |
7,5 |
10 |
16 |
94 |
2900 |
CDL16-9 |
11 |
15 |
16 |
106 |
2900 |
CDL16-10 |
11 |
15 |
16 |
118 |
2900 |
CDL16-11 |
11 |
15 |
16 |
132 |
2900 |
CDL16-12 |
11 |
15 |
16 |
141 |
2900 |
CDL16-13 |
15 |
20 |
16 |
155 |
2900 |
CDL16-14 |
15 |
20 |
16 |
166 |
2900 |
CDL16-15 |
15 |
20 |
16 |
178 |
2900 |
CDL16-16 |
15 |
20 |
16 |
189 |
2900 |
1,8 CDL20 |
|
|
|
|
|
CDL20-1 |
1.1 |
1,5 |
20 |
10 |
2900 |
CDL20-2 |
2.2 |
3 |
20 |
23 |
2900 |
CDL20-3 |
4 |
5,5 |
20 |
35 |
2900 |
CDL20-4 |
5,5 |
7,5 |
20 |
47 |
2900 |
CDL20-5 |
5,5 |
7,5 |
20 |
58 |
2900 |
CDL20-6 |
7,5 |
10 |
20 |
70 |
2900 |
CDL20-7 |
7,5 |
10 |
20 |
82 |
2900 |
CDL20-8 |
11 |
15 |
20 |
94 |
2900 |
CDL20-10 |
11 |
15 |
20 |
118 |
2900 |
CDL20-12 |
15 |
20 |
20 |
142 |
2900 |
CDL20-14 |
15 |
20 |
20 |
166 |
2900 |
CDL20-17 |
18,5 |
25 |
20 |
202 |
2900 |
|
